工控機是指專門用于工業自動化控制領域的計算機設備，廣泛應用于機器人控制、智能制造、智能家居等領域。而工控機主板作為其核心部件之一，對工控機的性能和穩定性起著關鍵作用。本文將介紹工控機主板的硬件組成結構，主要包括芯片部分、接口部分和插拔部分。

　　第一：芯片部分

　　芯片部分是工控機主板的核心部件，包括北橋芯片、南橋芯片、BIOS芯片和CPU插槽等。

　　北橋芯片是主板的重要組成部分，它負責處理CPU和內存之間的數據傳輸，同時也控制著圖形處理器和PCI總線。南橋芯片則主要負責I/O控制和數據傳輸，包括USB、SATA、網卡等。

　　BIOS芯片則是主板啟動時的重要組成部分，其存儲著系統啟動所需的信息和程序。而CPU插槽則是主板上的一個接口，用于安裝CPU。

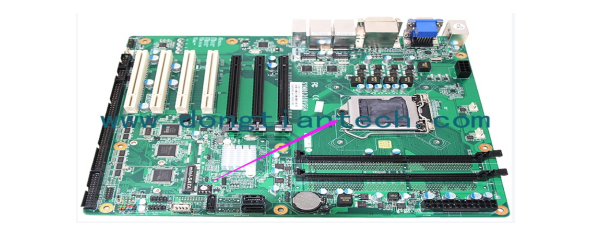

　?。ㄖ靼錍PU）

　　第二：接口部分

　　接口部分是主板上用于連接各種外設的接口組成，包括PCI、PCIe、USB、網卡、串口、并口、VGA、HDMI等接口。

　　PCI和PCIe接口則是工控機主板中用于擴展的重要接口，用于安裝各種擴展卡，比如網卡、聲卡、顯卡等。USB接口則是主板上常用的外設接口，用于連接鼠標、鍵盤、打印機等設備。網卡接口則是用于連接網絡的重要接口，串口和并口則是主板上的傳統接口，用于連接各種老舊設備。

　　VGA和HDMI則是用于連接顯示器的接口，VGA是一種老舊的接口，HDMI則是近年來逐漸流行的數字接口，支持更高的分辨率和更好的畫質。

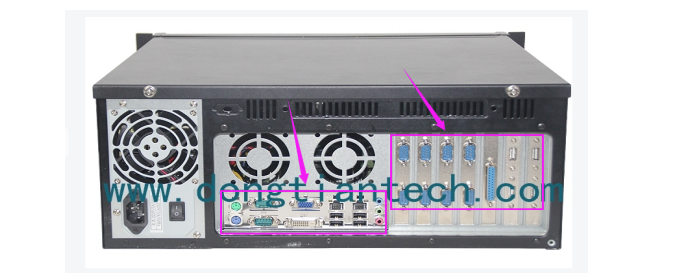

　?。üた貦C(jī)接口）

　　第三：插拔部分

　　插拔部分是主板上用于安裝硬件設備的插槽和接口，包括內存插槽、硬盤接口、顯卡插槽、電源接口等。

　　內存插槽則是用于安裝內存的接口，常見的有DIMM和SODIMM兩種，常見的內存類型有DDR3和DDR4。硬盤接口則是用于安裝硬盤的接口，常見的有SATA和M.2接口。顯卡插槽則是用于安裝獨立顯卡的插槽，常見的有PCI和PCIe接口。電源接口則是用于連接電源的接口，用于提供主板和其他硬件設備所需的電源。

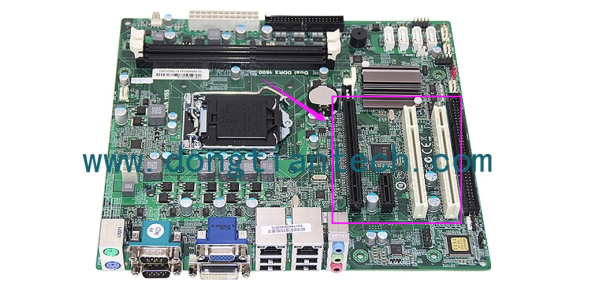

　?。üた貦C(jī)插槽）

　　工控機主板的硬件組成結構包括芯片部分、接口部分和插拔部分。芯片部分是主板最核心的部件，其中CPU、北橋芯片、南橋芯片、BIOS等都起到了關鍵作用；接口部分包括了各種輸入輸出接口和擴展槽口，為工控機的各種輸入輸出和擴展提供了良好的支持；插拔部分主要是指主板上的內存插槽、硬盤插槽等，對主板的存儲和擴展性起到了關鍵作用。了解這些部分的功能和作用，能夠更好地理解和使用工控機，提高其性能和穩定性，為工業自動化控制領域的應用提供更加可靠的技術支持。

　　以上就是小編今天為大家分享的工控機主板硬件組成結構，概括不一定完整，歡迎提意見！當然也希望對大家有所幫助！如果需要咨詢更多產品相關參數或其他配置，可通過下面方式聯系我們。
