一、背景介紹

　　在當今社會，隨著智能清潔能源電站的迅速發展，越來越多的公司開始關注其產品的穩定性和可靠性。

　　杭州某公司，致力于成為領先的智能清潔能源電站解決方案供應商，為了確保其產品在戶外運輸或安裝時能抵御大風等惡劣天氣條件，防止出現不開機現象，特別提出了對購買的東田工控嵌入式工控機產品進行抗震測試的需求。

　　二、測試產品介紹

　　產品型號：DTB-3512-H110

　　芯片組：Intel H110

　　CPU：Intel i7 6700（3.4GHz，65W）Processor

　　內存：4G DDR4

　　硬盤：1T機械

　　顯示器：18.5寸LCD

　　三、抗震測試

　　1.樣品狀態：裸機，通電工作狀態

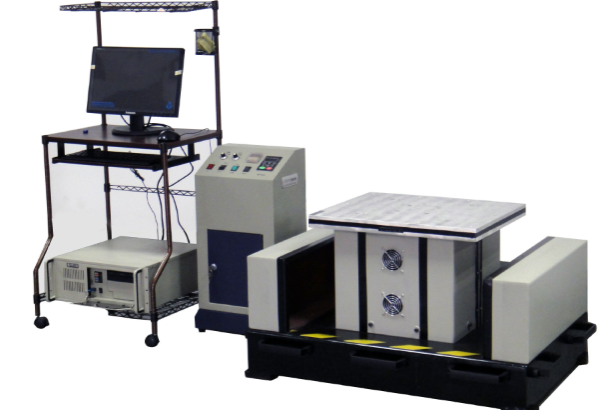

　　2.測試設備：電磁振動試驗臺

　　3.測試目的：測試本公司整機產品，使其能應用于有振動的環境。

　　4.測試原理：使用振動試驗臺固定好樣品，測試樣品在設定的頻率范圍及相應的加速度譜密度條件下進行振動測試，振動軸向分別測試X軸、Y軸方向。

　　5.測試標準：按照 GB/T 2423.10—95(等同IEC60068-2-64)《電工電子產品環境試驗 第二部分：試驗方法 振動試驗》進行振動試驗。

　　四、測試記錄

　　1.初始檢測： 試驗樣品根據上述整機測試標準確認測試樣品的外觀及各項功能(各接口功能、穩定性等)完全正常;

　　2.振動類型：正弦波形；

　　3.頻率范圍：（電磁振動試驗臺）：5～600Hz，最大位移5mmP-P；

　　4.振動軸向：分別測試X軸、Y軸方向。

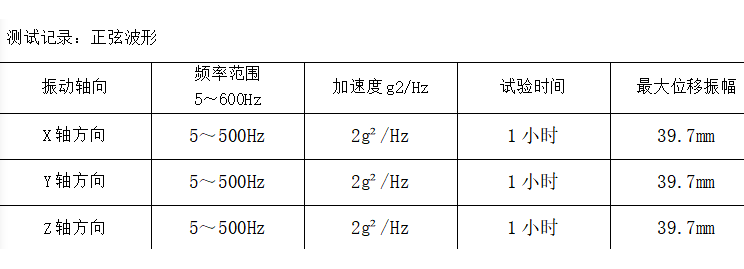

　　測試記錄如下：

　　測試結果：振動試驗后，試驗樣品根據上述整機測試標準，測試樣品的外觀及各項功能(各接口功能、穩定性等)完全正常，內部各部件無松動，振動測試通過。

　　五、測試結果

　　測試過程中，我們嚴格監控了工控機的性能表現，并詳細記錄了其在各個頻率段的響應情況，經過一系列嚴格的振動測試后，再次對試驗樣品進行了全面的檢測。

　　結果顯示，試驗樣品的外觀完好無損，各項功能正常運行，內部各部件無松動現象，表明該嵌入式工控機成功通過了振動測試。

　　六、結語

　　通過此次抗震測試，充分驗證了東田工控嵌入式工控機產品在模擬振動環境下的穩定性和可靠性，滿足客戶在戶外惡劣環境下對設備穩定性的高標準要求。
